Montažne vodovodne šahte
Montažni vodovodni šaht MZ-V1 Slikovni prikaz
Montažni vodovodni šaht MZ-V1
Art.br. |
Naziv proizvoda |
Masa |
20200 |
MZ-V1-BP sa betonskim poklopcem |
250 kg |
20201 |
MZ-V1-BPO betonski poklopac sa okvirom |
18 kg |
20202 |
MZ-V1-SL sa lijevano željeznim poklopcem |
240 kg |
20203 |
MZ-V1-LIMPO sa limenim poklopcem |
230 kg |
20204 |
MZ-V1-LIMPO-BD sa limenim poklopcem bez dna |
180 kg |
MZ-V1 imamo u tri izvedbe ovisno o vrsti poklopca.

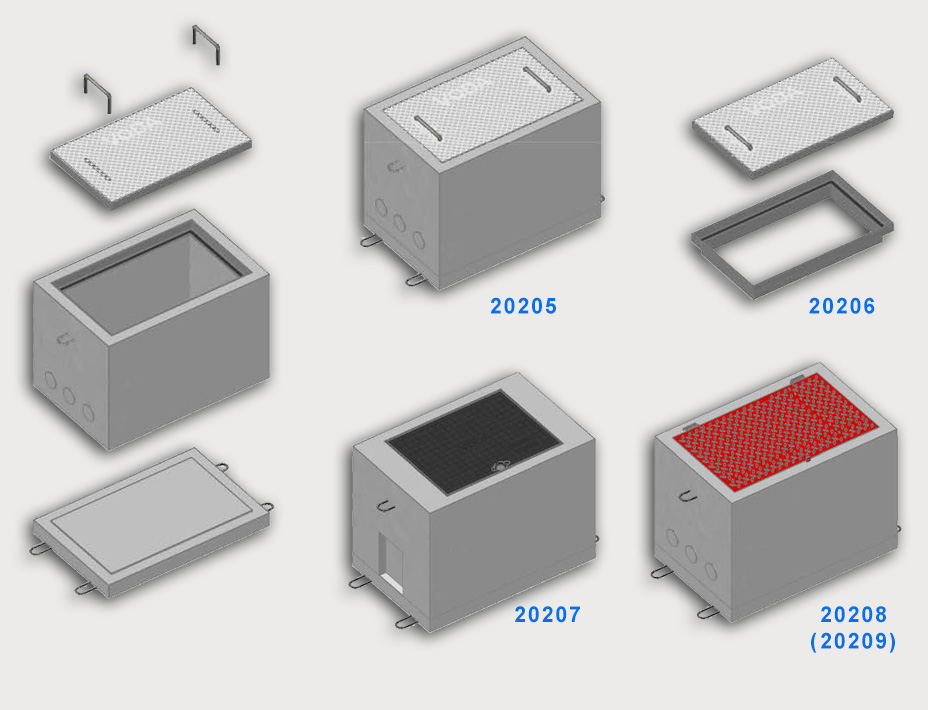

Montažni vodovodni šaht MZ-V2 Slikovni prikaz
Montažni vodovodni šaht MZ-V2
Art.br. |
Naziv proizvoda |
Masa |
20205 |
MZ-V2-BP sa betonskim poklopcem |
290 kg |
20206 |
MZ-V2-BPO betonski poklopac sa okvirom |
25 kg |
20207 |
MZ-V2-SL sa lijevano željeznim poklopcem |
280 kg |
20208 |
MZ-V2-LIMPO sa limenim poklopcem |
270 kg |
20209 |
MZ-V2-LIMPO-BD sa limenim poklopcem bez dna |
200 kg |
MZ-V2 imamo u tri izvedbe ovisno o vrsti poklopca.

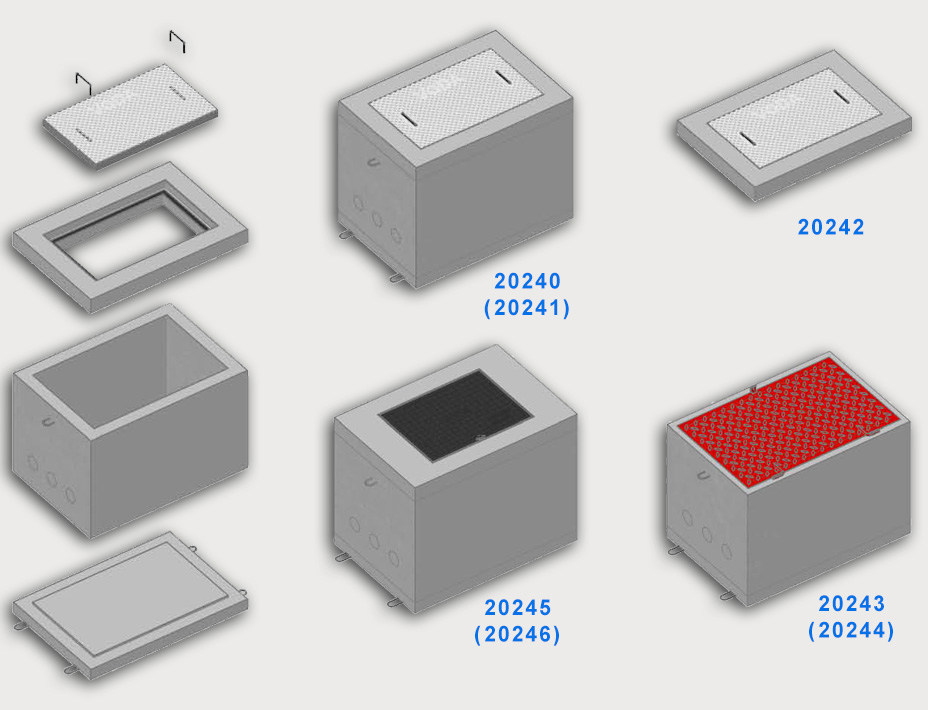

Montažni vodovodni šaht MZ-V3 Slikovni prikaz
Montažni vodovodni šaht MZ-V3
Art.br. |
Naziv proizvoda |
Masa |
20240 |
MZ-V3-BP sa betonskim poklopcem |
370 kg |
20241 |
MZ-V3-BP-BD sa betonskim poklopcem bez dna |
300 kg |
20242 |
MZ-V3-BP-KR samo kruna sa betonskim poklopcem |
262 kg |
20243 |
MZ-V3-LIMPO sa limenim poklopcem |
290 kg |
20244 |
MZ-V3-LIMPO-BD sa limenim poklopcem bez dna |
220 kg |
20245 |
MZ-V3-SL sa lijevano željeznim poklopcem |
360 kg |
20246 |
MZ-V3-SL-BD sa lijevano željeznim poklopcem bez dna |
290 kg |
MZ-V3 imamo u tri izvedbe ovisno o vrsti poklopca.
Montažni vodovodni šaht MZ-V5 Slikovni prikaz
Montažni vodovodni šaht MZ-V5
Art.br. |
Naziv proizvoda |
Masa |
20240 |
MZ-V5-KO kruna sa otvorom |
500 kg |
20241 |
MZ-V5-GO gornji element |
500 kg |
20242 |
MZ-V5-SE srednji element |
500 kg |
20243 |
MZ-V5-DE donji element |
500 kg |
Namjenjen za spojna mjesta sekundarne vodovodne mreže za cijevi do 4" sa mogućnošću razvođenja u više pravaca te kao reviziona šahta za oborinske i fekalne vode. Šaht se formira slaganjem međusobno kompatibilnih elemenata, sa zadovoljavaju klasu D400. Ukupna visina šahta može biti 80-375 cm.

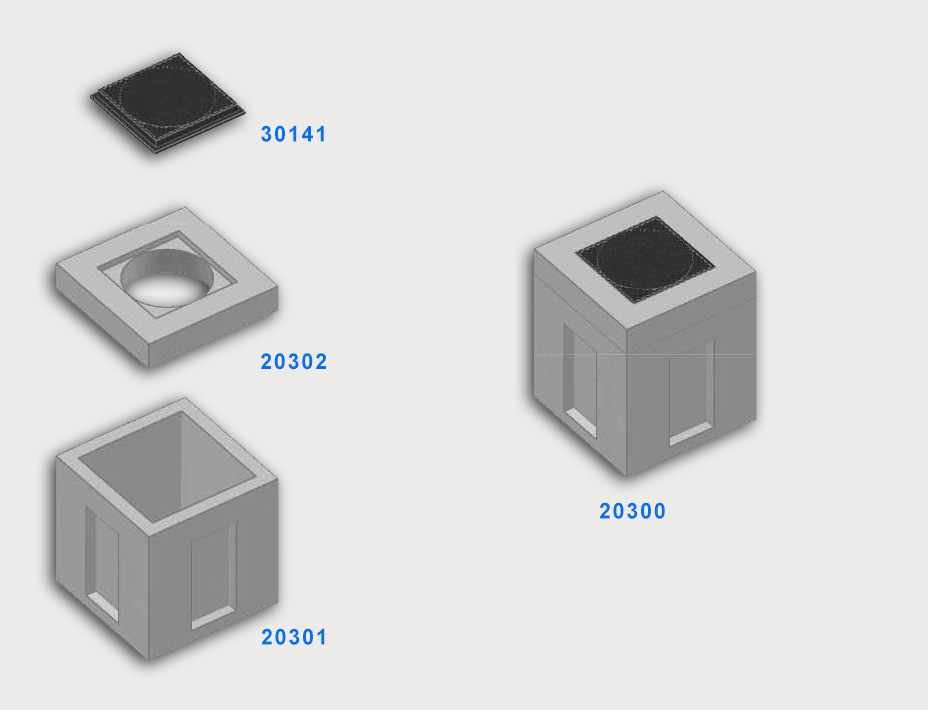

Montažni vodovodni šaht MZ-V4 Slikovni prikaz
Montažni vodovodni šaht MZ-V4
Art.br. |
Naziv proizvoda |
Masa |
30141 |
kanalski poklopac u kvadratnom okviru 600x600/Ø600-B125 |
75 kg |
20302 |
MZ-V4 kruna |
310 kg |
20301 |
MZ-V4 osnovni element |
725 kg |
Namjenjen za spajanje kanalizacijskih cijevi za fekalne i oborinske vode do promjera Ø300mm. Vanjske dimenzije: 100x100x120 cm Unutarne dimenzije: 80x80x100 cm.

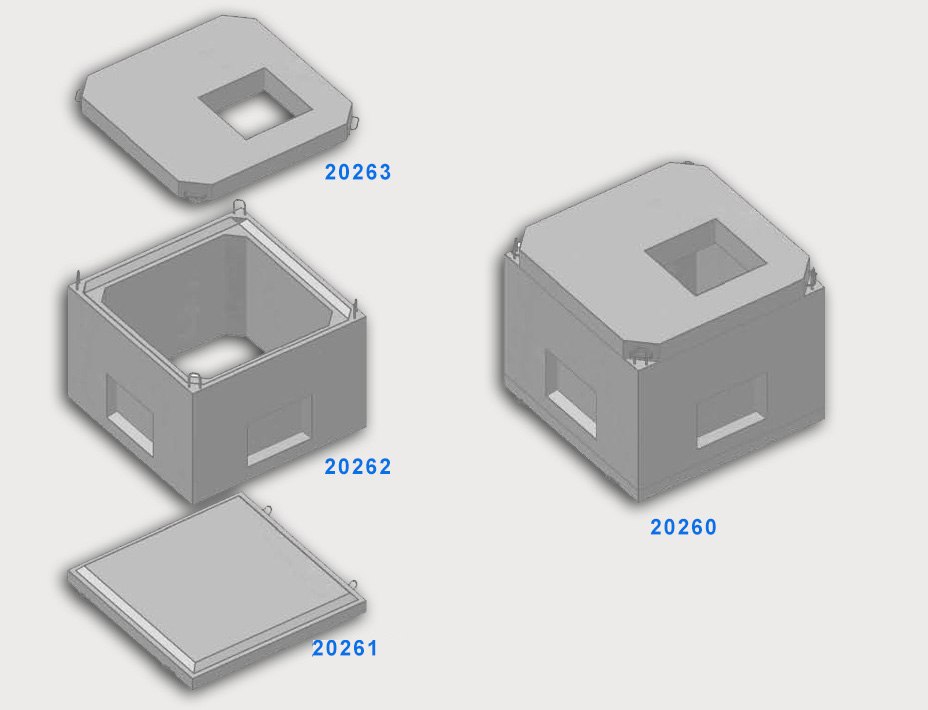

Montažni vodovodni šaht MZ-V6 Slikovni prikaz
Montažni vodovodni šaht MZ-V6
Art.br. |
Naziv proizvoda |
Masa |
20263 |
MZ-V6-KO kruna |
75 kg |
20262 |
MZ-V6-SE srednji element |
310 kg |
20261 |
MZ-V4-DE donji element |
725 kg |
Namjenjen za gradnju primarnih vodovodnih, telekomunikacijskih, elektrodistribucijskih i drugih kanalizacija. Vanjske dimenzije: 144x144x120 cm Unutarne dimenzije: 120x120x86 cm.
Montažne šahte za telekomunikacijske kanalizacije

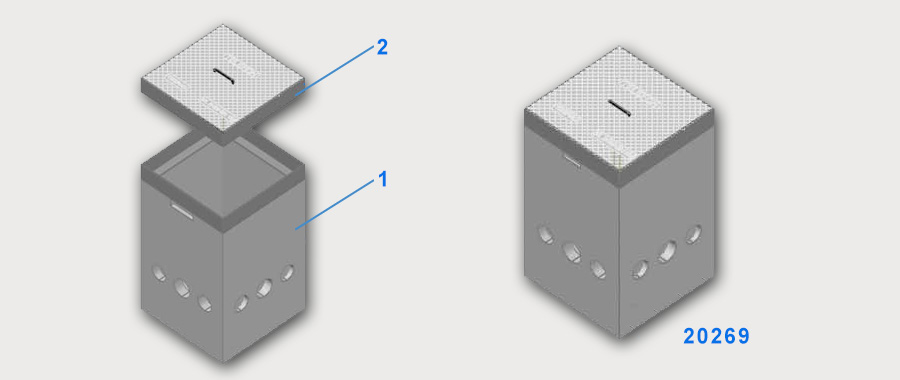

Montažni zdenac MZ-D0M-B125 slikovni prikaz
Unutarne dimenzije: 300x300x500 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 25x4, za razvod TK kabela u sporednom smjeru do 3x4
Dozvoljeno opterećenje: 125 kN - EN124 m=85kg
Montažni zdenac MZ-D0M-B125
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D0M-B125 tijelo zdenca |
1 |
AB-MB -30 |
70 kg |
20691 |
2 |
MZ-D0M-B125 poklopac zdenca |
1 |
AB-MB -45 |
15 kg |
20692 |

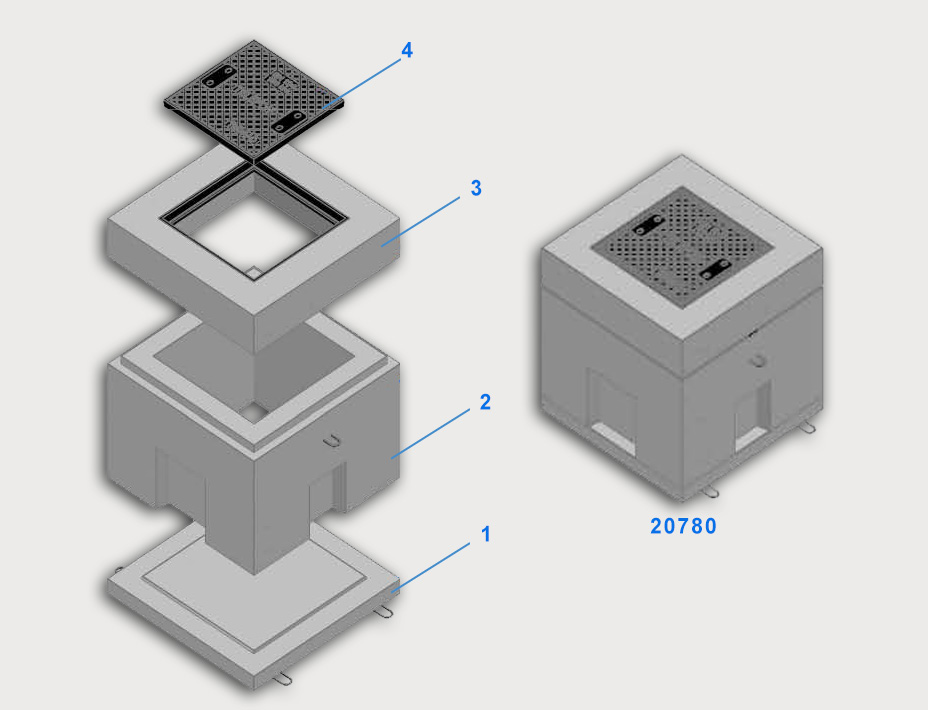

Montažni zdenac MZ-D0-15T slikovni prikaz
Unutarne dimenzije: 460x460x600 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 150x4, za razvod TK kabela u sporednom smjeru do 25x4
Dozvoljeno opterećenje: 150 kN - EN124 m=387kg
Montažni zdenac MZ-D0-15T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D0 donji element |
1 |
AB-MB -30 |
65 kg |
20784 |
2 |
MZ-D0 srednji element |
1 |
AB-MB -30 |
200 kg |
20783 |
3 |
MZ-D0-A-15T kruna |
1 |
AB-MB -45 |
97 kg |
20781 |
4 |
Poklopac 400x400 -150kN |
1 |
SL-20 |
25 kg |
20782 |

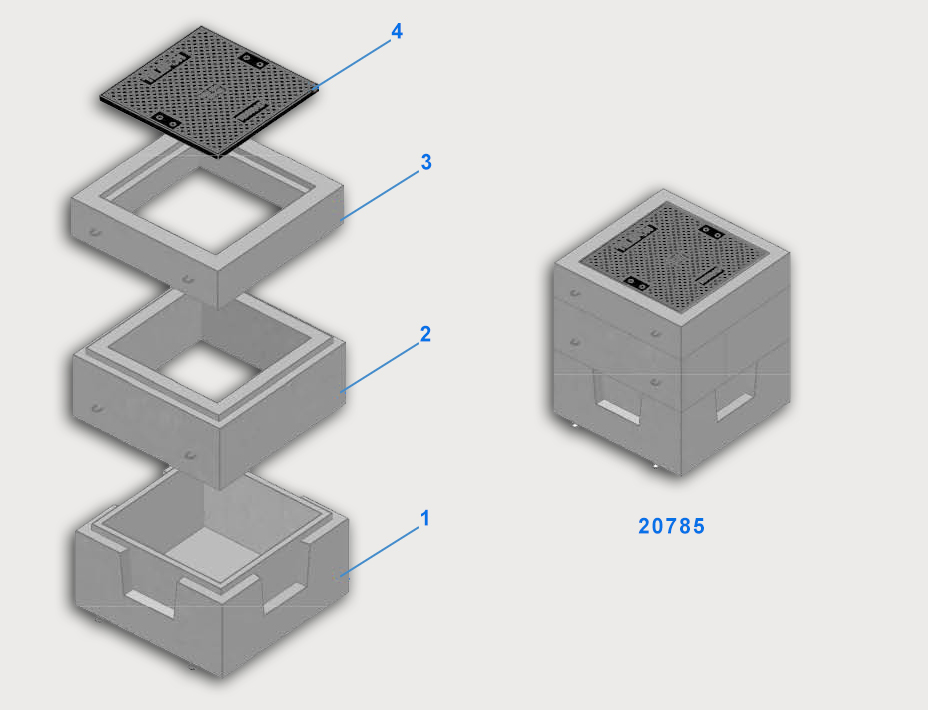

Montažni zdenac MZ-D1-A-15T slikovni prikaz
Unutarne dimenzije: 680x680x740 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 150x4, za razvod TK kabela u sporednom smjeru do 50x4, spajanje TK kabela do 50x4, mogućnost montaže pojačala za kablovsku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=660kg
Montažni zdenac MZ-D1-A-15T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D1-A donji element |
1 |
AB-MB -30 |
270 kg |
20788 |
2 |
MZ-D1-A srednji element |
1 |
AB-MB -30 |
200 kg |
20789 |
3 |
MZ-D1-A-15T kruna |
1 |
AB-MB -45 |
128 kg |
20786 |
4 |
Kanalski pokopac na ručke osiguran vijkom (600x600 B125 EN124) |
1 |
NL-40 |
62 kg |
20787 |

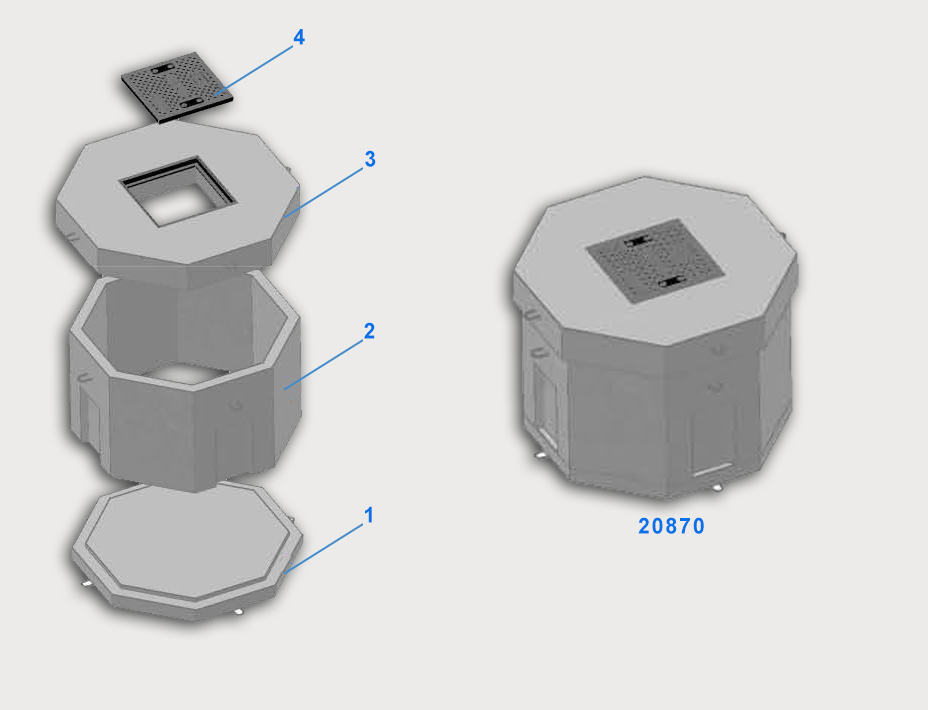

Montažni zdenac MZO-900-15T slikovni prikaz
Unutarne dimenzije: 900x900x600 mm
Primjena: za zaštitu optičkih nastavaka.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=690kg
Montažni zdenac MZO-900-15T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZO-900-15T donji element |
1 |
AB-MB -30 |
170 kg |
20871 |
2 |
MZO-900-15T srednji element |
1 |
AB-MB -30 |
225 kg |
20872 |
3 |
MZO-900-15T kruna |
1 |
AB-MB -45 |
270 kg |
20874 |
4 |
Poklopac 400x400-150kN |
1 |
SL-20 |
25 kg |
20782 |

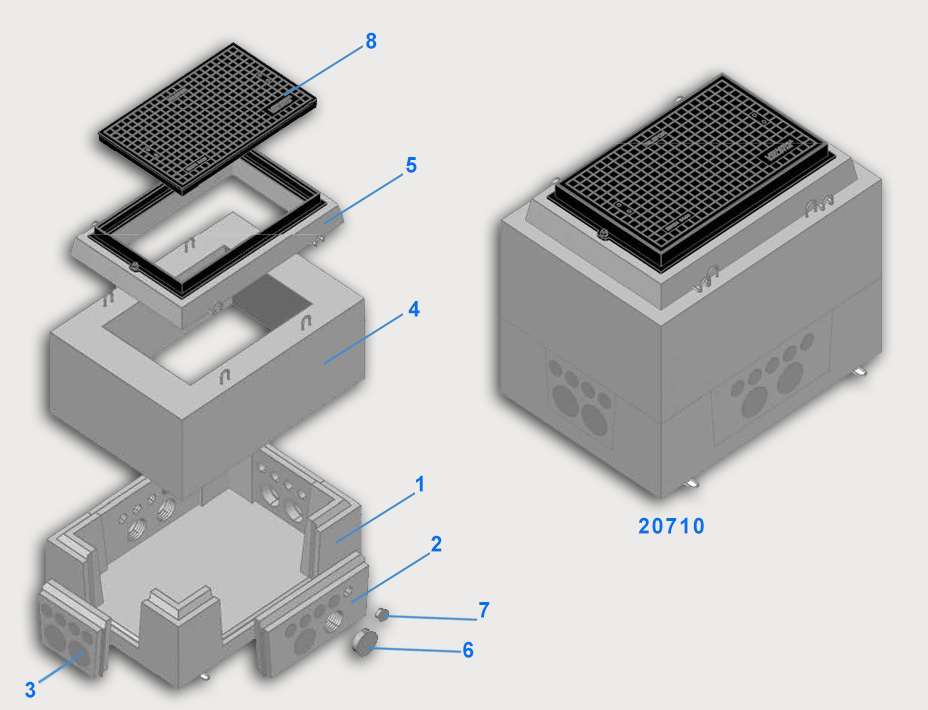

Montažni zdenac MZ-D1-15T slikovni prikaz
Unutarne dimenzije: 680x920x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 150x4, za razvod TK kabela u sporednom smjeru do 50x4, spajanje TK kabela do 50x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=830kg
Montažni zdenac MZ-D1-15T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D1-15/40T donji element |
1 |
AB-MB -30 |
250 kg |
20713 |
2 |
MZG-110/50-2/5 uvodna ploča |
2 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZS-110/502/4 uvodna ploča |
2 |
AB-MB -30 +PVC uvodnice |
14 kg |
20704 |
4 |
MZ-D1-15/40T gornji element |
1 |
AB-MB -30 |
370 kg |
20712 |
5 |
MZ-D1-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
87 kg |
20714 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
18 |
PVC |
- |
20708 |
8 |
Poklopac 800x500-B125 telefon-ljevaonica Bjelovar |
1 |
NL-40 |
38 kg |
20715 |

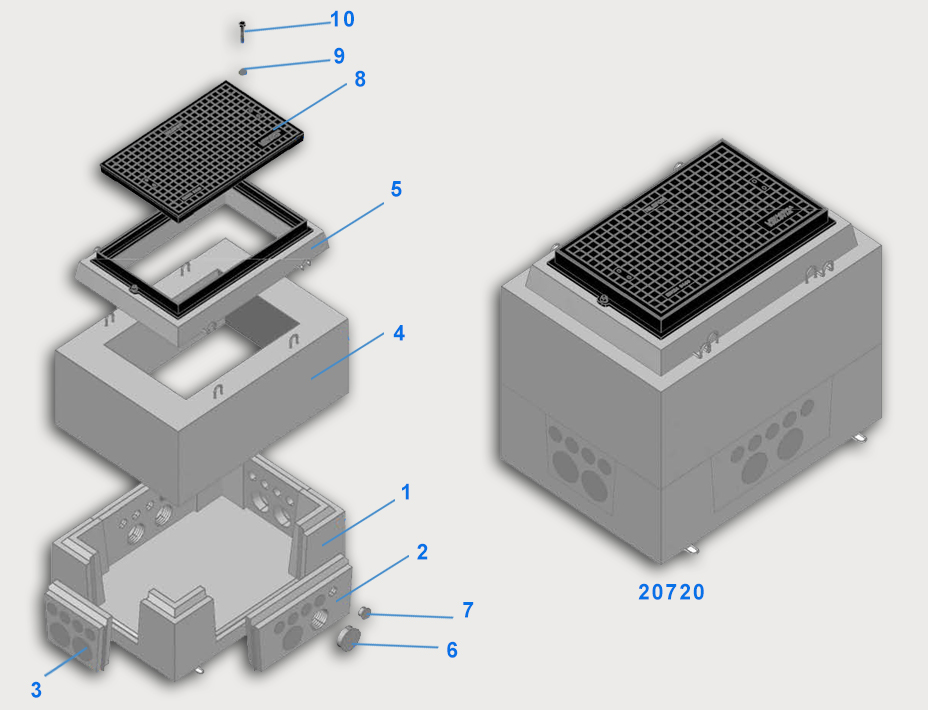

Montažni zdenac MZ-D1-40T slikovni prikaz
Unutarne dimenzije: 620x920x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 150x4, za razvod TK kabela u sporednom smjeru do 50x4, spajanje TK kabela do 50x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=840kg
Montažni zdenac MZ-D1-40T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D1-15/40T donji element |
1 |
AB-MB -30 |
250 kg |
20713 |
2 |
MZG-110/50-2/5 uvodna ploča |
2 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZS-110/502/4 uvodna ploča |
2 |
AB-MB -30 +PVC uvodnice |
14 kg |
20704 |
4 |
MZ-D1-15/40T gornji element |
1 |
AB-MB -30 |
370 kg |
20712 |
5 |
MZ-D1-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
87 kg |
20714 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
18 |
PVC |
- |
20708 |
8 |
Poklopac 800x500-400 kN telefon-ljevaonica Bjelovar |
1 |
NL-40 |
38 kg |
20715 |
9 |
Podloška Ø10 |
4 |
DIN 127 |
- |
- |
10 |
Vijak M10x70 (8,8) |
4 |
DIN 931 |
- |
- |

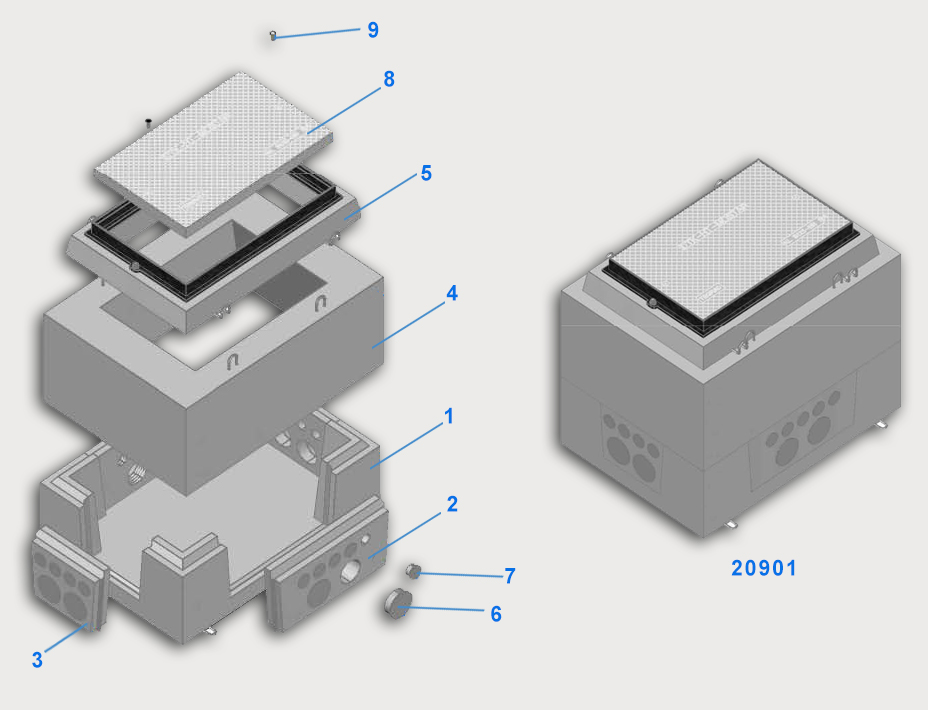

Montažni zdenac MZ-D1-ABP-B125 slikovni prikaz
Unutarne dimenzije: 620x920x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 150x4, za razvod TK kabela u sporednom smjeru do 50x4, spajanje TK kabela do 50x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=845kg
Montažni zdenac MZ-D1-ABP-B125 - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D1-15/40T donji element |
1 |
AB-MB -30 |
250 kg |
20713 |
2 |
MZG-110/50-2/5 uvodna ploča |
2 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZS-110/502/4 uvodna ploča |
2 |
AB-MB -30 +PVC uvodnice |
14 kg |
20704 |
4 |
MZ-D1-15/40T gornji element |
1 |
AB-MB -30 |
370 kg |
20712 |
5 |
MZ-D1-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
87 kg |
20714 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
18 |
PVC |
- |
20708 |
8 |
AB-Poklopac 800x500-B125 telefon-ljevaonica Bjelovar |
1 |
AB-MB -45 |
60 kg |
20906 |
9 |
Imbus vijak M12x30 |
2 |
DIN 7991 |
- |
22110 |

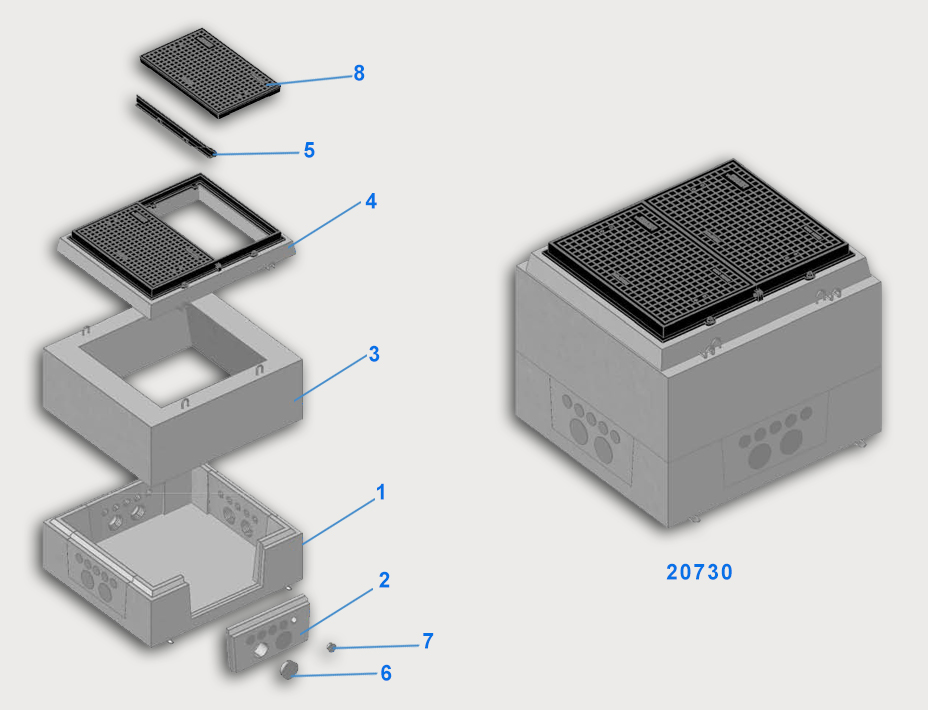

Montažni zdenac MZ-D2-15T slikovni prikaz
Unutarne dimenzije: 920x1020x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 300x4, za razvod TK kabela u sporednom smjeru do 100x4, spajanje TK kabela do 150x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=1075kg
Montažni zdenac MZ-D2-15T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D2-15/40T donji element |
1 |
AB-MB -30 |
340 kg |
20733 |
2 |
MZG-110/50-2/5 uvodna ploča |
4 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZ-D2-15/40T gornji element |
1 |
AB-MB -30 |
465 kg |
20732 |
4 |
MZ-D2-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
87 kg |
20734 |
5 |
Poprečni nosač MZ-D2/D3-15/40T |
1 |
NL-40 |
7 kg |
20717 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
20 |
PVC |
- |
20708 |
8 |
Poklopac 800x500-B125 telefon-ljevaonica Bjelovar |
1 |
NL-40 |
38 kg |
20715 |

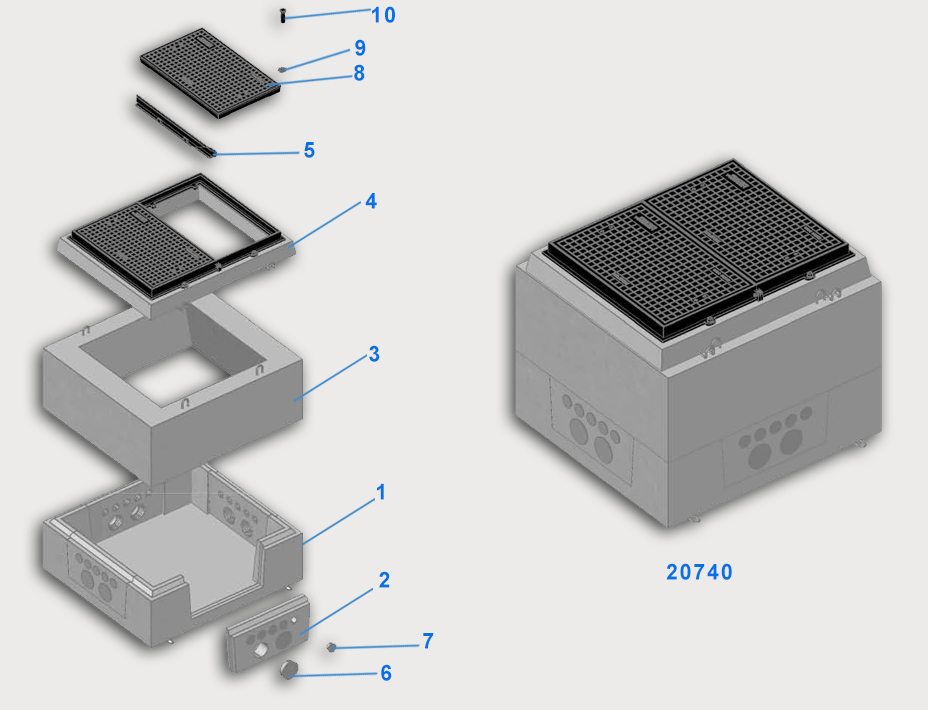

Montažni zdenac MZ-D2-40T slikovni prikaz
Unutarne dimenzije: 920x1020x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 300x4, za razvod TK kabela u sporednom smjeru do 100x4, spajanje TK kabela do 150x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 400 kN - EN124 m=1100kg
Montažni zdenac MZ-D2-40T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D2-15/40T donji element |
1 |
AB-MB -30 |
340 kg |
20733 |
2 |
MZG-110/50-2/5 uvodna ploča |
4 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZ-D2-15/40T gornji element |
1 |
AB-MB -30 |
465 kg |
20732 |
4 |
MZ-D2-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
87 kg |
20734 |
5 |
Poprečni nosač MZ-D2/D3-15/40T |
1 |
NL-40 |
7 kg |
20717 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
20 |
PVC |
- |
20708 |
8 |
Poklopac 800x500-400kN telefon-ljevaonica Bjelovar |
2 |
NL-40 |
51 kg |
20716 |
9 |
Podloška Ø10 |
8 |
DIN 127 |
- |
- |
10 |
Vijak M10x70 (8,8) |
8 |
DIN 931 |
- |
- |

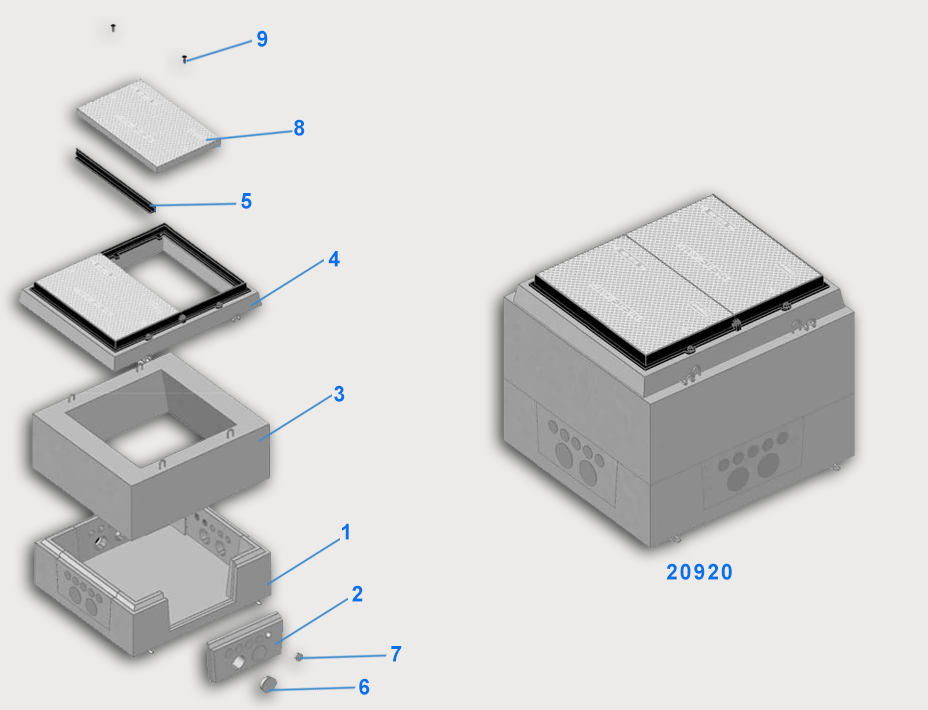

Montažni zdenac MZ-D2-ABP-B125 slikovni prikaz
Unutarne dimenzije: 920x1020x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 300x4, za razvod TK kabela u sporednom smjeru do 100x4, spajanje TK kabela do 150x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 125 kN - EN124 m=1120kg
Montažni zdenac MZ-D2-ABP-B125 - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D2-15/40T donji element |
1 |
AB-MB -30 |
340 kg |
20733 |
2 |
MZG-110/50-2/5 uvodna ploča |
4 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZ-D2-15/40T gornji element |
1 |
AB-MB -30 |
465 kg |
20732 |
4 |
MZ-D2-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
87 kg |
20734 |
5 |
Poprečni nosač MZ-D2/D3-ABP-B125 |
1 |
NL-40 |
6 kg |
20908 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
20 |
PVC |
- |
20708 |
8 |
AB-Poklopac 800x500-B125 |
2 |
AB-MB -45 |
60 kg |
20716 |
9 |
Imbus vijak M12x30 |
2 |
DIN 7991 |
- |
22110 |

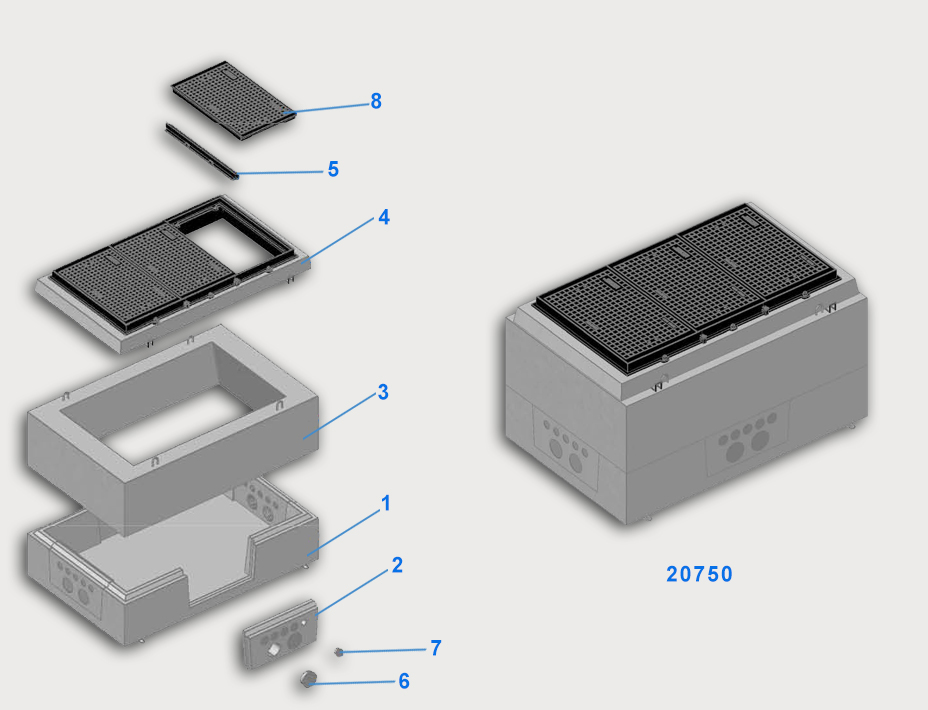

Montažni zdenac MZ-D3-15T slikovni prikaz
Unutarne dimenzije: 920x1520x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 500x4, za razvod TK kabela u sporednom smjeru do 150x4, spajanje TK kabela do 250x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 150 kN - EN124 m=1430kg
Montažni zdenac MMZ-D3-15T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D3-15/40T donji element |
1 |
AB-MB -30 |
510 kg |
20763 |
2 |
MZG-110/50-2/5 uvodna ploča |
4 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZ-D3-15/40T gornji element |
1 |
AB-MB -30 |
580 kg |
20762 |
4 |
MZ-D3-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
110 kg |
20751 |
5 |
Poprečni nosač MZ-D2/D3-15/40T |
1 |
NL-40 |
7 kg |
20717 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
20 |
PVC |
- |
20708 |
8 |
AB-Poklopac 800x500-B125 |
3 |
NL-40 |
38 kg |
20715 |

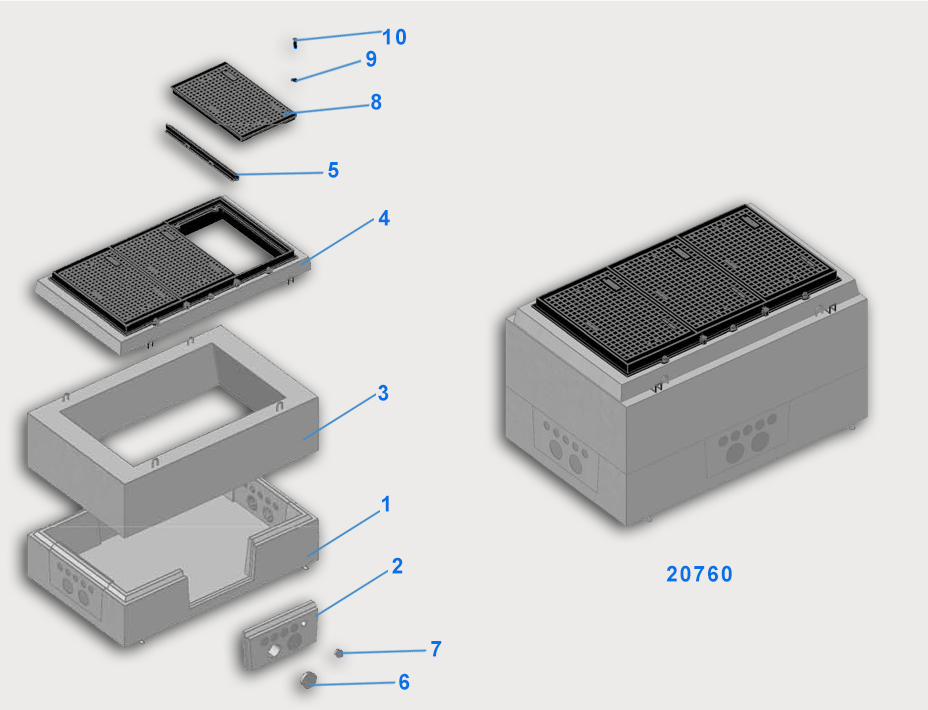

Montažni zdenac MZ-D3-40T slikovni prikaz
Unutarne dimenzije: 920x1520x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 500x4, za razvod TK kabela u sporednom smjeru do 150x4, spajanje TK kabela do 250x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 400 kN - EN124 m=1470kg
Montažni zdenac MMZ-D3-40T - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D3-15/40T donji element |
1 |
AB-MB -30 |
510 kg |
20763 |
2 |
MZG-110/50-2/5 uvodna ploča |
4 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZ-D3-15/40T gornji element |
1 |
AB-MB -30 |
580 kg |
20762 |
4 |
MZ-D3-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
110 kg |
20751 |
5 |
Poprečni nosač MZ-D2/D3-15/40T |
1 |
NL-40 |
7 kg |
20717 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
20 |
PVC |
- |
20708 |
8 |
AB-Poklopac 800x500-B125 telefon - ljevaonica Bjelovar |
3 |
NL-40 |
51 kg |
20716 |
9 |
Podloška Ø10 |
12 |
DIN 127 |
- |
- |
10 |
Vijak M10x70 (8,8) |
12 |
DIN 931 |
- |
- |

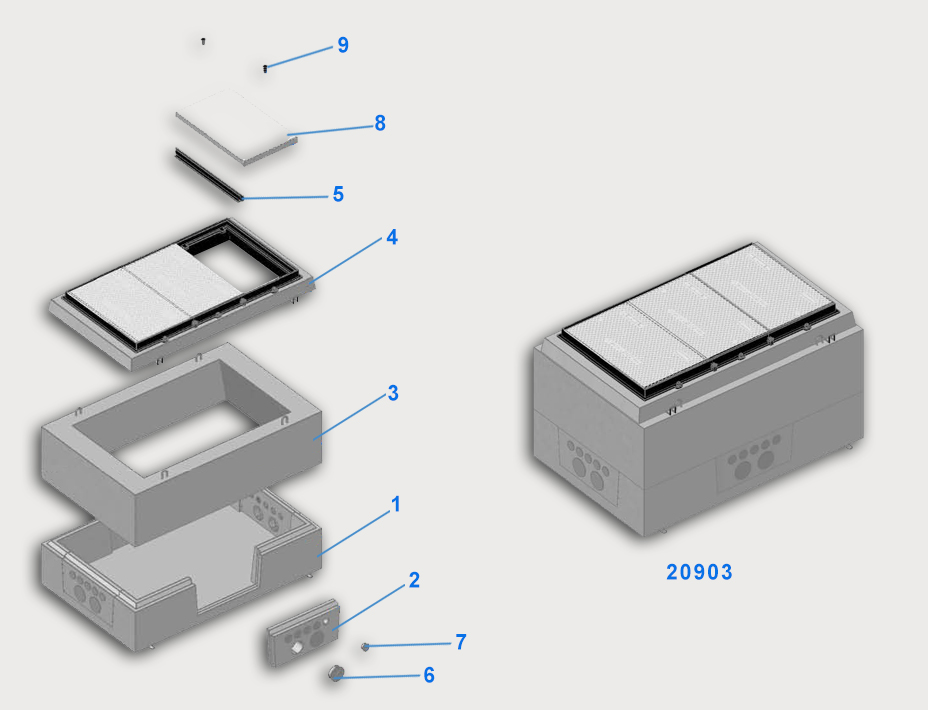

Montažni zdenac MZ-D3-ABP-B125 slikovni prikaz
Unutarne dimenzije: 920x1520x720 mm
Primjena: za prolaz TK kabela u glavnom smjeru do 500x4, za razvod TK kabela u sporednom smjeru do 150x4, spajanje TK kabela do 250x4.
Mogućnost montaže pojačala za kablovku TV
Dozvoljeno opterećenje: 125 kN - EN124 m=1490kg
Montažni zdenac MZ-D3-ABP-B125 - specifikacije
Pozicija |
Naziv |
Kom |
Materijal |
Masa |
Art. Br. |
1 |
MZ-D3-15/40T donji element |
1 |
AB-MB -30 |
510 kg |
20763 |
2 |
MZG-110/50-2/5 uvodna ploča |
4 |
AB-MB -30 +PVC uvodnice |
25 kg |
20706 |
3 |
MZ-D3-15/40T gornji element |
1 |
AB-MB -30 |
580 kg |
20762 |
4 |
MZ-D3-15/40T Kruna |
1 |
AB-MB -45 +SL-20 okvir |
110 kg |
20751 |
5 |
Poprečni nosač MZ-D2/D3-ABP-B125 |
2 |
NL-40 |
6 kg |
20908 |
6 |
Čep uvodnice Ø110 |
8 |
PVC |
- |
20707 |
7 |
Čep uvodnice Ø50 |
20 |
PVC |
- |
20708 |
8 |
AB-Poklopac 800x500-B125 |
3 |
AB-MB -45 |
60 kg |
20906 |
9 |
Imbus vijak M12x30 |
6 |
DIN 7991 |
- |
22110 |
